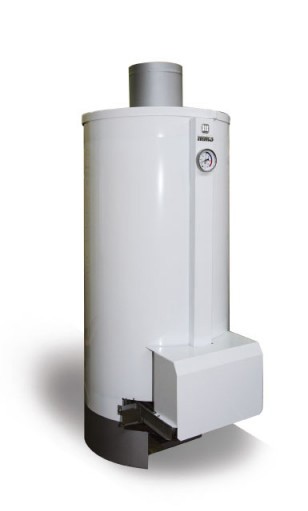

Котлы отопительные, водогрейные, стальные, газовые КОВ-СГ-43 Комфорт, КОВ-СГ-50 Комфорт предназначены для водяного отопления жилых и служебных помещений, оборудованных системами водяного отопления (СО).
ВНИМАНИЕ! При покупке котла требуйте заполнения торгующей организацией талонов на гарантийный ремонт, проверьте комплектность и товарный вид котла.
После продажи котла покупателю завод-изготовитель не принимает претензий по некомплектности и механическим повреждениям.
ПРИМЕЧАНИЕ. Котел работает на природном газе.
В качестве теплоносителя используется вода по ГОСТ Р 51232–98 и СанПиН 2.1.4.1074-01 с карбонатной жесткостью не более 2 мг. экв/л.
Допускается применение вместо воды низкозамерзающей жидкости – бытового антифриза Ноt Вlood, “Dixis”, “Теплый дом - 65”.
ВНИМАНИЕ! Установка, пуско-наладка котла и инструктаж производятся специалистами газовой службы, сервисной службой завода-изготовителя или специализированными монтажными службами, имеющими лицензию (разрешение) на данный вид работ, с обязательным заполнением контрольного талона на установку котла, подписью и печатью.
Котел может устанавливаться в закрытой отопительной системе с бачком расширительным мембранного типа.
ПРИМЕЧАНИЕ. Возможны незначительные расхождения между описанием и конструкцией котла, которые связаны с его постоянным техническим усовершенствованием.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| Параметры |
Обозначение |
КОВ-СГ-43
Комфорт |
КОВ-СГ-50
Комфорт |
| 1 |
2 |
3 |
| Коэффициент полезного действия котла КПД (при непрерывной работе), %, не менее: |
85 |
| Вид газа |
Природный по ГОСТ 5542-87 |
Давление газа, Па (мм.вод.ст.) природного:
- номинальное
- минимальное/ максимальное |
1274 (130)
635 (65)/1764(180) |
| Номинальная тепловая мощность горелок, Вт (Ккал/ч) |
43000 (37000) |
50000 (43000) |
Отопление помещений с теплопотерями, Вт, не более
(ориентировочная площадь отапливаемого помещения высотой Н=2,7 м в зависимости от климатических условий местности, м2) |
37000
300 ÷ 360 |
43000
350 ÷ 430 |
Номинальная теплопроизводительность,
Вт (Ккал/час) |
36000 (31000) |
43000 (37000) |
| Расход газа: природного с плотностью 0,73 кг/м3 при давлении 1274 Па (130 мм вод. ст.) м3/ч. не более |
4,7 |
5,5 |
Разрежение в дымоходе, Па (мм.вод.ст.)
- минимальное ⁄ максимальное |
2,94 (0,3) ⁄ 39,4 (4,0) |
| Герметичность газовых коммуникаций, запорного устройства, клапана безопасности, клапана терморегулятора. Допускается утечка воздуха, см3/ч., не более |
70 |
| Время розжига, сек., не более |
60 |
| Содержание оксида углерода, мг/м3, не более |
119 |
| Содержание оксидов азота, мг/м3, не более |
260 |
| Диапазон поддержания температуры воды в теплообменнике, °С |
50 ÷ 90 |
| Тип горелки |
Инжекционный |
| Вместимость бака, л |
58 |
55 |
| Наружный диаметр присоединительного патрубка газоотводящего устройства, мм |
165±2 |
Присоединительная резьба штуцеров для:
- подачи газа
- подвода и отвода воды к отопительной части |
G3/4
G2 |
| Давление воды в системе отопления, кПа, не более |
150 |
| Расстояние от пола до оси входного патрубка газопровода, мм |
235±5 |
| Расстояние от пола до конца выходного патрубка теплообменника, мм |
842±5 |
| Расстояние от пола до оси входного патрубка теплообменника, мм |
238±5 |
Габаритные размеры, мм:
высота х ширина х глубина |
995±5 х 455±5 х 600±5 |
| Масса котла (без упаковки), кг, не более |
71 |
75 |
ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
ВНИМАНИЕ! Уход за котлом осуществляет владелец. Монтаж, первичный запуск котла должны выполняться только газовым хозяйством, сервисной службой завода - изготовителя или специализированными монтажными службами, имеющими специальную лицензию (разрешение) на данный вид работ.
Во избежание несчастных случаев и порчи котла ЗАПРЕЩАЕТСЯ:
- • включать котел лицам, не прошедшим специальное обучение (инструктаж) и детям;
- • применять огонь для обнаружения утечек газа (для этих целей пользуйтесь мыльной эмульсией);
- • включать котел при отсутствии тяги в дымоходе и без предварительного заполнения системы отопления и котла водой;
- • нажимать кнопку пусковую и вращать ручку регулировочную термостата нагрева воды без надобности;
- • настраивать ручку регулировочную термостата блока автоматики на температуру воды выше 90°С;
- • стучать по горелке, автоматике, поворачивать ручку крана газового, ручку регулировочную термостата с помощью ключей, плоскогубцев и других инструментов;
- • класть на котел и трубопроводы легковоспламеняющиеся предметы (бумагу, тряпки и т.п.);
- • производить сушку белья возле котла и на трубопроводах;
- • класть на котел или вблизи от него пожароопасные вещества и материалы;
- • пользоваться неисправным котлом;
- • владельцу производить ремонт и переустановку котла, а также вносить в конструкцию какие-либо изменения.
ВНИМАНИЕ! Работа по установке, подключению и пуску в эксплуатацию котла производится газовым хозяйством, сервисными или специализированными монтажными службами, имеющими лицензию (разрешение) на данный вид работ, по проекту, согласованному с эксплуатационной организацией (трестом) газового хозяйства. Специалист службы, производящий пуск газа, должен провести инструктаж с пользователем по правилам пользования и ухода за котлом с внесением записи в контрольный талон с обязательным подтверждением подписью и печатью. При отсутствии данных записей контрольный талон будет считаться недействительным и гарантийный ремонт не выполняется.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ.
Профилактический осмотр и ремонт котла производят специалисты газового хозяйства, сервисной службы завода – изготовителя, сервисной службы, имеющей лицензию (разрешение) на данный вид работ.
Наблюдение за работой котла возлагается на владельца, который обязан содержать котел в чистоте и исправном состоянии.
Для повышения срока службы котла и экономичного расхода газа рекомендуется заполнять систему отопления чистой, химически не агрессивной водой с карбонатной жесткостью не более 2 мг. экв/л.
ПЕРЕЧЕНЬ ОБЯЗАТЕЛЬНЫХ ПРОФИЛАКТИЧЕСКИХ РАБОТ, ПРОВОДИМЫХ СЕРВИСНОЙ СЛУЖБОЙ
| Наименование работ |
Периодичность выполнения работ |
| 1 |
2 |
| Прочистка сопел основной и запальной горелок, труб теплообменника, фильтра |
По мере необходимости |
| Проверка плотности всех соединений |
При каждом посещении по графику технического обслуживания |
| Проверка тяги в дымоходе и свободного вращения дверцы тягопрерывателя |
По мере необходимости, но не реже одного раза в год |
| Разборка и смазка крана газового пред котлом |
По мере необходимости (в случае заедания) |
| Очистка термопары от нагара |
По мере необходимости |
| Проверка работоспособности автоматики по тяге и автоматики по перегреву |
По мере необходимости |
| Проверка работы автоматики безо-пасности по пламени и термостата |
То же |
| Проверка работы пьезорозжига |
То же |
| Прочистка металлической щеткой горелочных пазов в верхней части горелки от окалины, сажи, солей конденсата. После прочистки продуть горелку воздухом |
То же |
| Очистка турбуляторов от сажи |
По мере необходимости. Обгорание нижних концов турбуляторов в процессе работы на длину 50ч70 мм не влияет на работу изделия и не является дефектом |
| Смена мелких деталей и ремонт |
По мере необходимости |
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Котел соответствует требованиям ГОСТ Р 51733-2001, ТУ 4931-002-07504413-99.
Срок гарантии составляет 24 месяца со дня продажи, но не более 36 месяцев со дня выпуска котла заводом-изготовителем (12 месяцев - предпродажное хранение). При отсутствии штампа торгующей организации гарантийный срок (24 месяца) исчисляется с даты выпуска котла.
Завод - изготовитель гарантирует безотказную работу котла при условии соблюдения потребителем правил эксплуатации, ухода и хранения, приведенных в данном руководстве.
Гарантийный ремонт котла не производится в следующих случаях:
- • несоблюдение требований безопасности;
- • несоблюдение правил монтажа и подключения котла;
- • несоблюдение правил эксплуатации, обслуживания, ремонта и ухода за котлом;
- • небрежность хранения, обращения, транспортировки котла владельцем или торгующей организацией;
- • а также по другим причинам, не зависящим от завода-изготовителя.
Котел принимается на гарантийный ремонт при соблюдении следующих требований:
- - работник газового хозяйства, специалист службы, имеющей лицензию (разрешение) на данный вид работ, совместно с владельцем котла составляет акт, в котором указывает следующее:
- - наименование котла;
- - заводской номер;
- - дату выпуска;
- - дату продажи;
- - описание дефекта;
- - предварительную причину его возникновения.
Акт, вместе с копией контрольного талона и дефектным узлом направляется владельцем котла заводу-изготовителю по адресу:
140184, Россия, Московская область, г. Жуковский, ул. Заводская, 3, ОАО «Жуковский машиностроительный завод»,
Тел. сервисной службы: (495) 556-68-22, (496 - 48) 7-42-25
ВНИМАНИЕ! При нарушении указанных требований гарантийный ремонт заводом - изготовителем не производится.
Если при проверке специалистами завода - изготовителя подтверждается, что указанная в акте поломка произошла по вине завода - изготовителя, то завод - изготовитель производит гарантийный ремонт или замену неисправных деталей и узлов.
ПРИМЕЧАНИЕ. По истечении гарантийного срока, а так же в случае выхода из строя узлов и деталей котла не по вине завода - изготовителя владельцу следует обратиться в службы газового хозяйства, сервисную службу завода-изготовителя, специальную сервисную службу, имеющую лицензию (разрешение) на данный вид работ.
Средний срок службы котла – не менее 10-ти лет.
ВНИМАНИЕ! Срок службы котла значительно сокращается при применении в качестве теплоносителя вместо воды бытовых антифризов Hot Blood, “Dixis”, “Теплый дом – 65” и аналогичных им низкозамерзающих жидкостей.
Возможно появление шума (стука) в баке при работе котла.
ЗАПРЕЩАЕТСЯ применение в качестве низкозамерзающей жидкости антифризов “Арктика”, ”Ассол”, ”Буртас” и аналогичных им.
На данной странице использованы материалы сайта производителя ОАО «Жуковский Машиностроительный Завод» |
