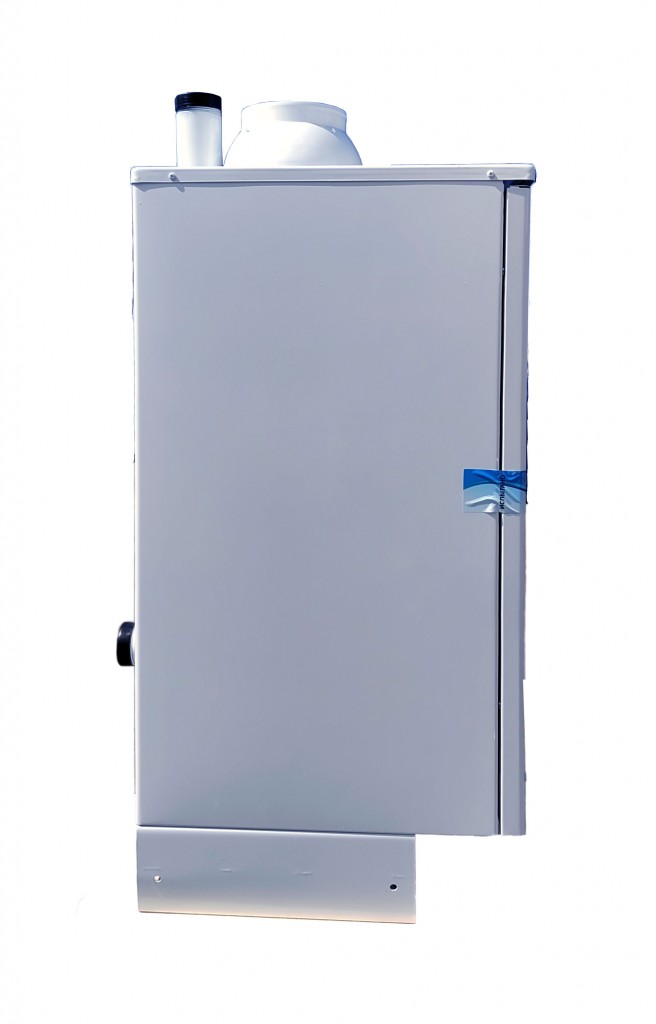

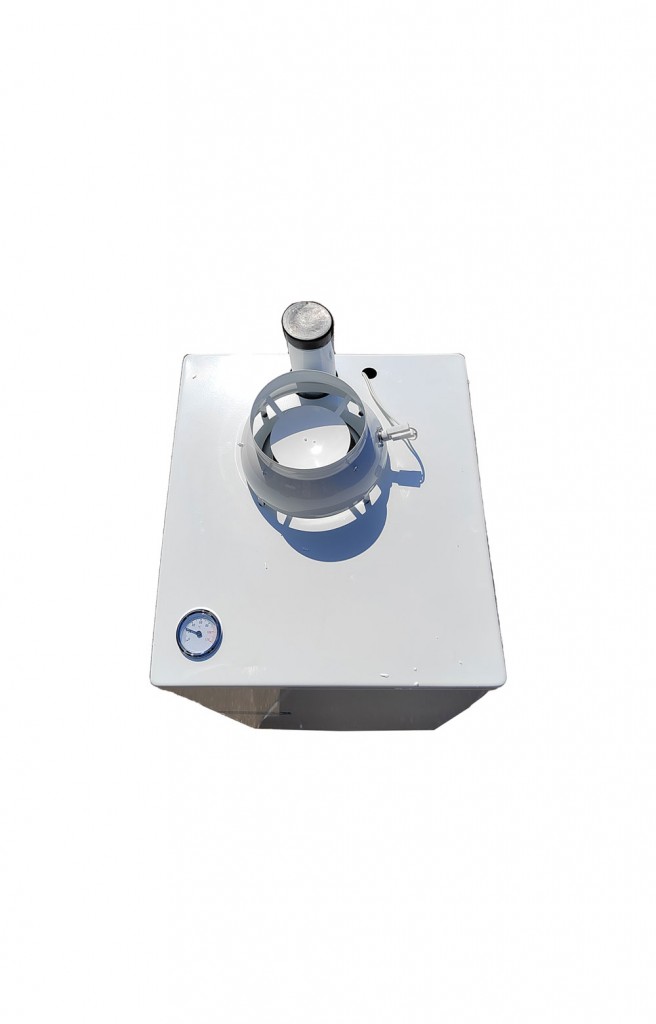

НАЗНАЧЕНИЕ  Аппарат предназначен для теплоснабжения жилых помещений и зданий ко ммунально-бытового назначения, оборудованных системами водяного отопления с высотой столба воды в водяном контуре не более 6,5 м.  Аппарат предназначен для постоянной работы на природном газе по ГОСТ 5542-87.  Аппарат изготовлен в климатическом исполнении УХЛ, категории 4,2 по ГОСТ 15150-69.                               | Характеристики |              Устройства для обеспечения безопасности |                                                               - Присоединительные размеры к системе отопления соответствуют "Жуковским"
                  - Специальная конструкция теплообменника, применение качественного материала:
                   а) долговечность;                   б) высокий КПД;                   в) надежность.                  - Горелка из нержавеющей стали
                  - Оптимальная камера сгорания
                  - Контроль температуры
                  - Удобство монтажа и обслуживания
                  - Полимерное окрашивание
                  - Надежность
                  - Ремонтропригодность
                             |                                            - Терморегулятор, предотвращающий перегревание теплообменника
                  - Отключение подачи газа в случае погасания (контроль пламени)
                  - Отключение при отсутствии тяги
                  - Стабилизатор тяги при порывах ветра
                  - Низкая температура облицовки котла
                             |                   Руководство по эксплуатации газового котла АОГВ 11,6 Eurosit (схема подключения смотрите в настоящем паспорте аппарата)    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ                             | Наименование параметра или размера |              Величина  |                                 | АОГВ 11,6-1 |              АОГВ 17,4-1 |              АОГВ 23,2-1 |                                 | 1. Топливо |              Природный газ |                                 | 2. Номинальное давление природного газа перед блоком автоматики, Па ( мм.вод.ст.) |              1274 (130) |                                 | Диапазон давления природного газа, мм.вод.ст. |              65…180*1 |                                 | 3. Объемное содержание окиси углерода в сухих неразбавленных продуктах сгорания природного газа,    % не более  |              0,05 |                                 | 4. Коэффициент полезного действия аппарата, % не менее  |              89 |                                 | 5. Теплоноситель  |              вода  |                                 | 6. Параметры теплоносителя, не более:   |                            0,1 |                                 | - абсолютное давление, МПа;      |                                 | - максимальная температура,    ºС  |              95 |                                 | - карбонатная жесткость, мг-экв/кг, не более  |              0,7 |                                 | - содержание взвешенных веществ  |              отсутствует |                                 | 7.    Номинальная тепловая мощность автоматического горелочного устройства, кВт (ккал/ч) |              11,6 (10000) |              17,4 (15000) |              23,2 (20000) |                                 | 8.    Размер штуцера для подвода газа: |                |                |                |                                 | - условный проход Ду, мм |              15 |              20 |              20 |                                 | - резьба по ГОСТ 6357 – 81, дюйм |              G 1/2 -В |              G 3/4 -В |              G 3/4 -В |                                 | 9. Параметры автоматики безопасности |                                          60               |                                 - время отключения подачи газа на              запальную и основную горелки,    сек |                                 - при прекращении подачи газа или отсутствии              пламени на запальной горелке, не более |              60 |                                 | - при отсутствии тяги в дымоходе, не более не менее  |              10 |                                 | 10.    Разрежение в дымоходе за аппаратом, Па |              от 2,94    до 29,4 |                                 | мм. вод. ст. |              от 0,3 до 3,0 |                                 | 11.    Условный проход водяных присоединительных патрубков Ду, мм |              40 |              50 |              50 |                                 | - резьба по ГОСТ 6357 – 81,    дюйм |              G 1 1/2 -B |              G 2 -B |              G 2 -B |                                 | 12. Масса аппарата, кг, не более  |              45 |              50 |              55 |                                 | 13. Отапливаемая площадь, м2, не более  |              90 |              140 |              190 |                                 | 14.    Ёмкость бака теплообменника, литр  |              39,7 |              37,7 |              35 |                                 | 15.    Максимальная температура отходящих в дымоход продуктов сгорания,    °С (придавлении газа 180 мм.вод.ст.)   |              130 |              160 |              210 |                                 | *1 ПРИМЕЧАНИЕ. Аппарат защищен от аварийной подачи входного давления газа до 500 мм. вод. ст. конструкцией газового клапана. |                      УСТРОЙСТВО И ПРИНЦИП РАБОТЫ.  Аппарат состоит из следующих узлов и деталей: бака - теплообменника, основной горелки, блока запальной горелки с установленными в нем термопарой и электродом розжига, комбинированного газового клапана  (многофункционального регулятора), тягостабилизатора, деталей облицовки.  В верхней части бака – теплообменника установлен датчик терморегулятора, соединенный капиллярной трубкой с исполнительным устройством  терморегулирующего клапана (система «сильфон – термобаллон»), и датчик термометра  Особенностью конструкции комбинированного клапана 630 EUROSIT является  наличие устройства стабилизации выходного давления газа, а также совмещение управления клапаном в одной рукоятке с обозначением положений соответствующими символами и цифрами на её торце и указателем на крышке клапана. Зависимость температуры нагреваемой воды от положения шкалы рукоятки управления представлена ниже:                             | Цифры шкалы |              1 |              2 |              3 |              4 |              5 |              6 |              7 |                                 | Температура нагрева воды, °С |              30 |              40 |              50 |              60 |              70 |              80 |              90 |                   Принцип действия регулятора температуры основан на  расширении жидкости при нагреве. Рабочая жидкость, нагреваясь в датчике  (термобаллоне) от воды в баке – теплообменнике, нагреваемой за счет сгорания  природного газа, расширяется и перетекает по капиллярной трубке в сильфон,  преобразующий объёмное расширение в линейное перемещение механизма, приводящего  в действие систему двух клапанов (мгновенного и дозирующего). В конструкции  механизма предусмотрена защита от термической перегрузки, что предохраняет  систему «сильфон – термобаллон» от повреждения и разгерметизации.       - При установке требуемой температуры воды в аппарате  рукояткой управления на повышение сначала открывается мгновенный (щелчковый)  клапан, затем дозирующий.
      - При достижении температуры воды в аппарате установленного  значения плавно прикрывается дозирующий клапан, переводя основную горелку в  режим «малый газ».
      - При повышении температуры сверх заданной срабатывает  мгновенный (щелчковый) клапан, полностью перекрывая газ на основную горелку.
      - При отсутствии тяги в дымоходе отходящие из топки газы  нагревают датчик тяги, датчик срабатывает, размыкая нормально замкнутые  контакты цепи термопары. Электромагнитный (входной) клапан закрывается и  перекрывает доступ газа на основную и запальную горелки. Датчик тяги рассчитан  на срабатывание за время отсутствия тяги не менее 10 сек.
      - При прекращении подачи газа из сети запальная горелка  мгновенно гаснет, термопара остывает, электромагнитный клапан закрывается,  перекрывая доступ газа к основной и запальной горелкам. При возобновлении  подачи газа проход через аппарат полностью перекрыт.
      - При снижении давления газа в сети ниже 0,65 кПа давление  газа на запальной горелке также упадет, ЭДС термопары снизится до величины,  недостаточной для удержания клапана. Электромагнитный клапан закроется и  перекроет доступ газа к горелкам.
    РАЗМЕЩЕНИЕ И МОНТАЖ  Размещение и монтаж аппарата, а также подводка к нему газа производится специализированной строительно-монтажной организацией по проекту, согласованному с эксплуатационным предприятием (трестом) газового хозяйства.  Помещение, где устанавливается аппарат, обязательно должно иметь свободный доступ воздуха извне и вентиляционную вытяжку у потолка.  Температура помещения, в котором устанавливается аппарат, не должна быть ниже +5 ºС.  Выбор места под установку аппарата производить в соответствии с указаниями мер безопасности, изложенными в разделе 7 настоящего паспорта.  Аппарат устанавливается у несгораемых стен на расстоянии не менее 10 см от стены.       - При установке аппарата у трудносгораемой стены её поверхность должна быть изолирована стальным листом по листу асбеста толщиной не менее 3 мм, выступающим на 10 см за габариты корпуса. Перед аппаратом должен быть проход шириной не менее 1 метра.
      - При установке аппарата на сгораемом полу пол должен быть изолирован стальным листом по листу асбеста толщиной не менее 3 мм. Изоляция должна выступать за габариты корпуса на 10 см.

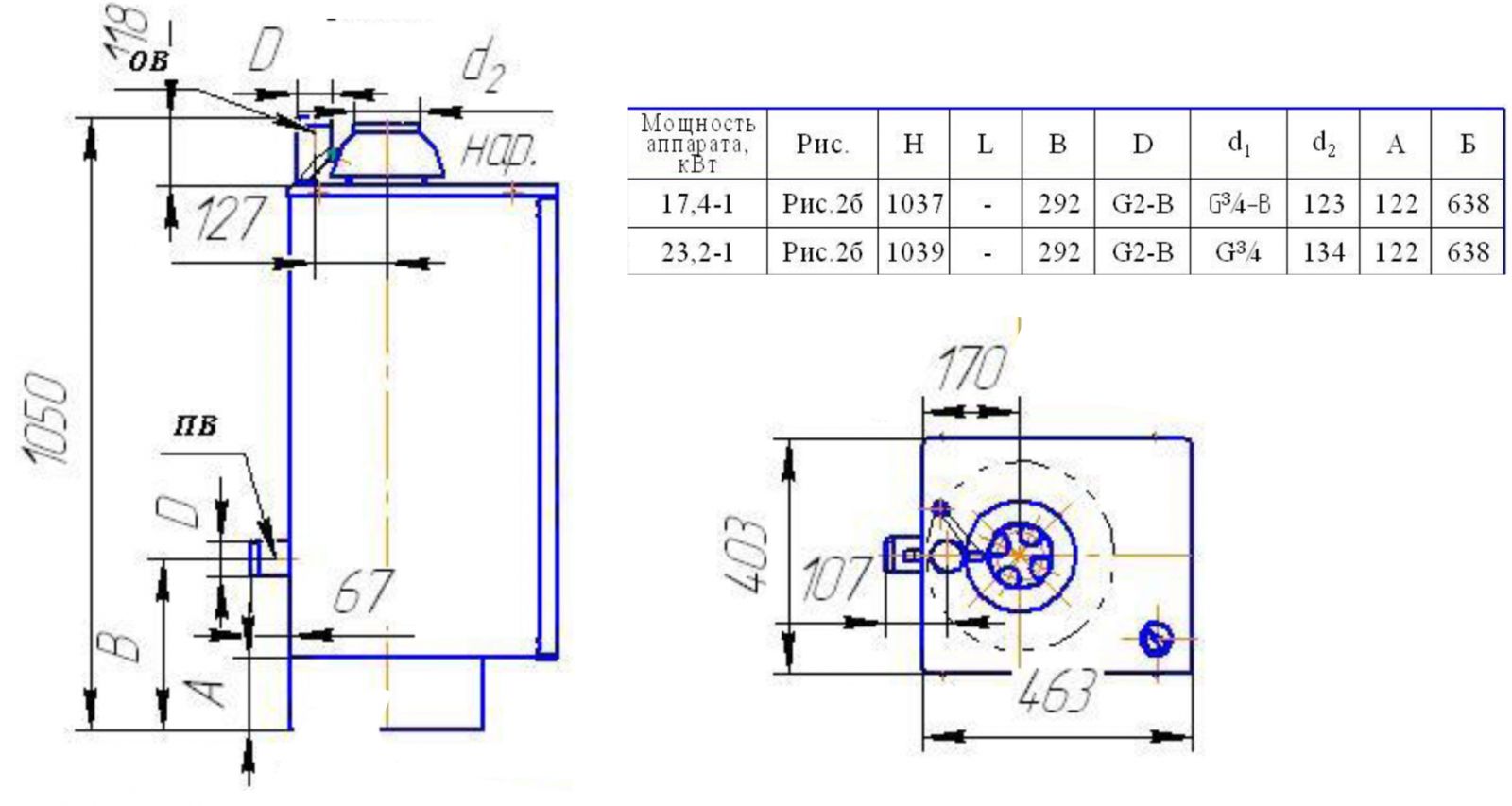

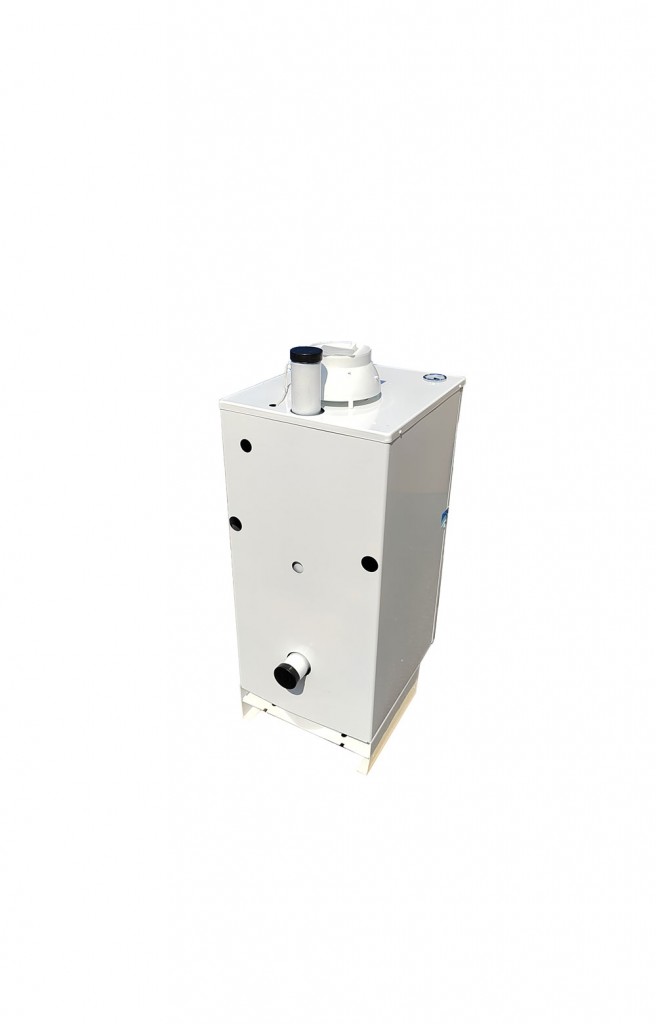

    Перед началом монтажа необходимо провести расконсервацию аппарата, проверить правильность его сборки в соответствии с рис. 1 и рис. 8 настоящего паспорта, и убедиться в надежном и полном закреплении всех деталей и сборочных единиц.  Присоедините аппарат к дымоходу, газопроводу и трубам системы отопления. Соединительные трубы трубопроводов должны быть точно подогнаны к месту расположения входных штуцеров аппарата. Присоединение не должно сопровождаться взаимным натягом труб и узлов аппарата.  УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ  К обслуживанию аппарата допускаются лица, изучившие настоящий паспорт.  Монтаж и эксплуатация аппаратов должны соответствовать требованиям «Правил устройства и безопасности эксплуатации водогрейных котлов, водонагревателей и паровых котлов с избыточным давлением», а также требованиям «Правил безопасности систем газораспределения и газопотребления. ПБ 12 - 529», утвержденных Госгортехнадзором России.  Эксплуатация аппаратов должна осуществляться согласно «Правилам пожарной безопасности для жилых домов, гостиниц, общежитий, зданий административных учреждений и индивидуальных гаражей ППБ – 01 – 03».  Работа аппарата разрешается только с исправной автоматикой безопасности и терморегулирования.  Газовая автоматика безопасности должна обеспечивать:       - Уменьшение подачи газа при достижении температуры воды в отопительной системе заданного значения.
      - Отключение подачи газа на основную горелку при превышении заданной температуры нагрева.
      - Отключение подачи газа в аппарат в следующих случаях:
         - при прекращении подачи газа на аппарат (за время не более 60 сек);
          - при отсутствии разрежения тяги или в топке котла (за время не менее чем 10 сек и не более чем 60 сек);
          - при погасании факела запальной горелки (за время не более 60 сек.).
                При эксплуатации аппарата температура горячей воды не должна превышать  95 °С.  Запрещается:       - эксплуатировать аппарат при частично заполненной водой системе отопления;
      - применять в качестве теплоносителя вместо воды другие жидкости**;
      - устанавливать запорно – регулирующую арматуру на подающей линии и трубопроводе, соединяющем систему отопления с расширительным баком;
      - эксплуатировать аппарат при утечке газа через соединения газопровода;
      - применять открытое пламя для обнаружения утечек газа;
      - эксплуатировать аппарат при неисправности газовой сети, дымохода или автоматики;
      - самостоятельно устранять неисправности в работе аппарата;
      - вносить какие-либо конструктивные изменения в аппарат, газопровод и систему отопления.
    При неработающем аппарате все газовые краны: перед горелкой и на газопроводе перед аппаратом – должны быть в закрытом положении (ручка крана перпендикулярна газопроводу).  Обо всех неполадках при работе аппарата на газе необходимо немедленно сообщить аварийной службе эксплуатационного предприятия газового хозяйства.  В случае обнаружения в помещении газа следует немедленно прекратить его подачу, проветрить все помещения и вызвать аварийную или ремонтную службу. До устранения неисправности запрещается в помещении зажигать спички, курить, применять       ** Допускается применение бытового теплоносителя «Ольга» (изготовитель: ЗАО «Завод органических продуктов») согласно инструкции на применение. После периода эксплуатации теплоноситель необходимо слить и провести его утилизацию.        На данной странице использованы материалы сайта производителя  ОАО «Боринское» |
