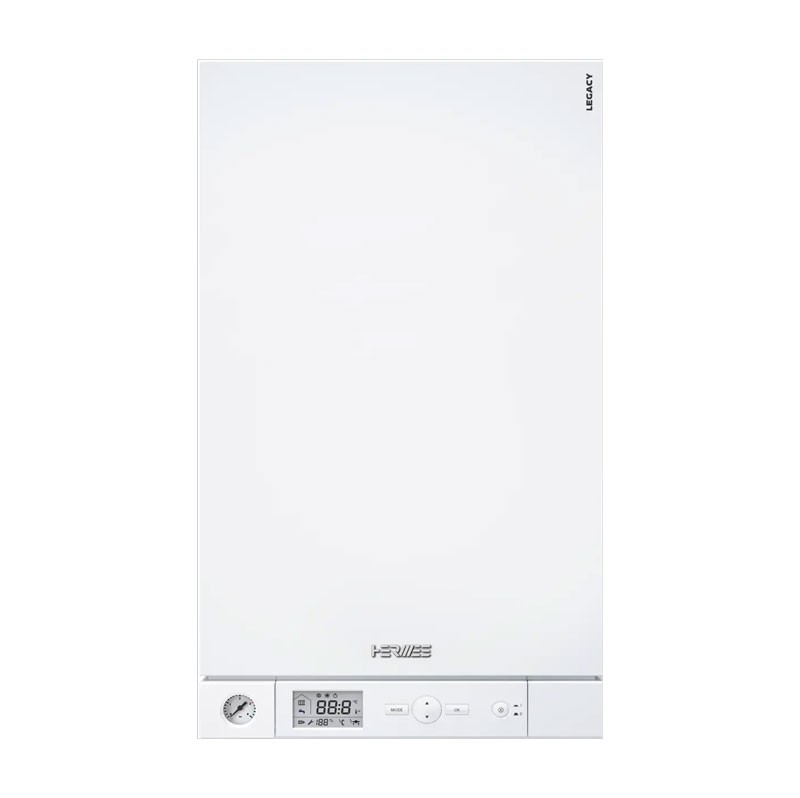

| HERMES Legacy 100-W
Настенный газовый котел в одноконтурном или комбинированном исполнении с закрытой камерой сгорания
- Номинальная мощность: 24, 30 и 34 кВт
- Нормативный КПД: 91%
- Топливо: природный или сжиженный газ
- Производительность ГВС: до 16 л/мин.
Legacy 100-W: эффективность и надежность компактного котла
- Доступный в одноконтурном и комбинированном исполнении водогрейный котел мощностью от 24,0 до 34,0 кВт
- Оснащен модулируемой атмосферной горелкой с вентилятором для удаления продуктов сгорания (с закрытой камерой сгорания)
- Встроенный контроллер с интегрированной системой диагностики поставляется в едином модуле с котлом
- Надежная защита от колебаний в газовой и электрической сети
- Высокая комфортность приготовления горячей воды за счет встроенного пластинчатого теплообменника в комбинированном котле, что позволяет обеспечить постоянную температуру подачи
- Встроенное реле времени с часовым механизмом, позволяющим задать режим работы по дням и по неделям
Legacy 100-W— это настенный газовый котел с непревзойденным соотношением качества и цены. Широкий модельный ряд позволяет применять Legacy 100-W и в частных домах, и в квартирах, в том числе в рамках модернизации систем отопления и водоснабжения в квартирах старого жилого фонда. Каждый котёл оборудован закрытой камерой сгорания c принудительной тягой.
Благодаря передней доступности всех внутренних компонентов, небольшому весу, компактным размерам и бесшумности он легко интегрируется в любой интерьер.

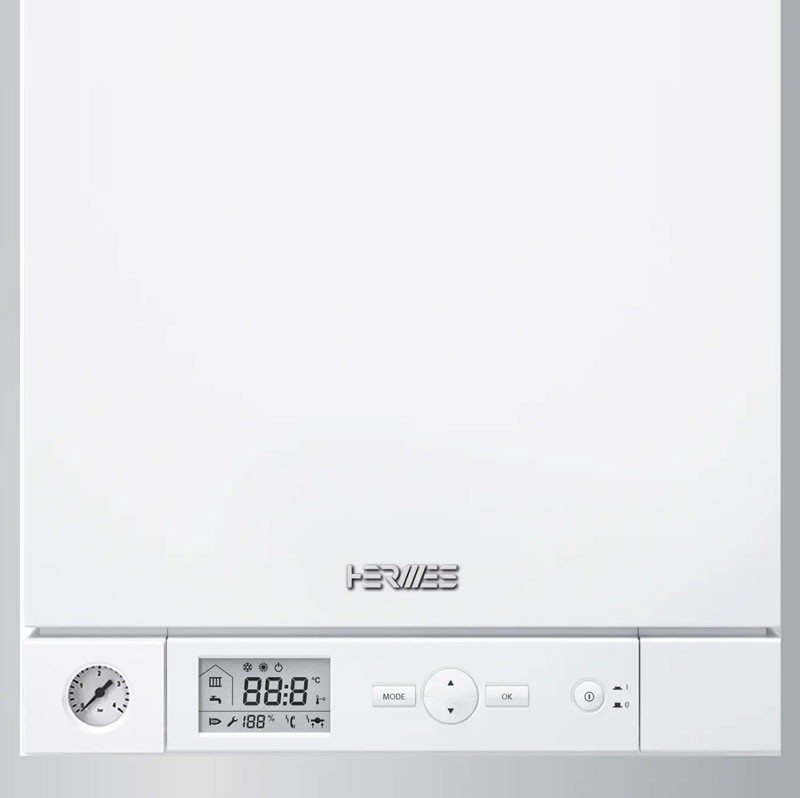

Котел оснащен цифровым дисплеем с 4 кнопками управления для простой и интуитивной понятной настройки.
Компактный и бесшумный

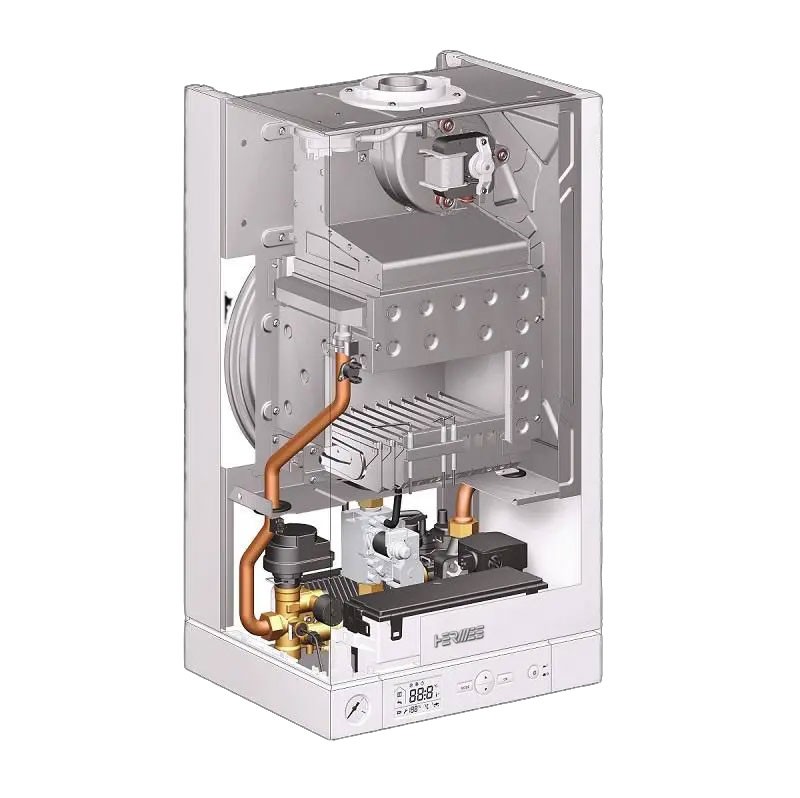

Горелка в Legacy 100-W — с модуляцией пламени от 35 до 100% мощности, поэтому котёл способен плавно изменять мощность и работать с пониженным расходом газа. Все модификации котла преднастроены на работу котла на магистральном природном газе, но могут быть перенастроены при запуске на работу на пропан-бутановой смеси. Все модели снабжены реле контроля давления воды. Котлы отличаются компактными габаритами. Вся необходимая обвязка, включая предохранительную арматуру и расширительный бак, уже интегрирована в корпус котла и не потребует дополнительных монтажных работ.
Legacy 100-W благодаря качественной шумоизоляции и продуманной конструкции корпуса работает очень тихо.
Высокий комфорт горячего водоснабжения
Legacy 100-W предлагает в своем комбинированном исполнении (со встроенным проточным теплообменником для приготовления горячей воды) потребителю высокий комфорт горячего водоснабжения, даже без подключения емкостного водонагревателя. При этом экономится дополнительное пространство.
В котле Legacy 100-W за подогрев ГВС отвечает пластинчатый теплообменник. После первого забора воды прибор быстро нагревается, и при следующих заборах воды горячая вода поступает сразу.
Адаптация к сложным условиям эксплуатации
При разработке котлов большое внимание уделялось возможности работы котла в условиях нестабильного и низкого давления природного газа, а также в условиях нестабильного питающего напряжения. Таким образом, гарантируется не только стабильная работа, но и обеспечение полной мощности и заявленных характеристик при динамическом давлении магистрального газа в 13 мбар или 130 мм водяного столба. А со снижением мощности котел сохраняет работоспособность при динамическом давлении газа до 4 мбар или 40 мм водяного столба.
Рабочий диапазон по напряжению электросети составляет более 100 В. Так защита по низкому напряжению срабатывает при напряжении в сети 157 В – котел блокируется и ждет повышения напряжения, после чего автоматически включается в работу. Защита по высокому напряжению обеспечивается варистором, встроенным в контролер, при напряжении более 275 В.
Автоматика
Legacy 100‑W оснащён контроллером с удобным интерфейсом и четырёхпозиционной клавишей навигации. В контроллере также предусмотрена возможность программирования режимов на каждый день недели и поддержка протокола Open Therm, позволяющего подключать совместимую с ним внешнюю автоматику (комнатные термостаты и т. д.).
Простота управления
В контроллере предусмотрен выход общего сигнала для системы оповещения о неисправностях (опционально). На панели управления расположен манометр для визуального контроля давления. Встроенная система диагностики сигнализирует о неполадках, выводя сообщения о них на дисплей.
Автоматика Legacy 100‑W уже в заводской поставке поддерживает погодозависимое управление (функция доступна при подключении опционального датчика температуры наружного воздуха). При желании возможно вместо него реализовать управление по температуре помещения.
Технические характеристики одноконтурного котла
| Номинальная тепловая мощность Tпод./Tобр. = 80/60 °C (режим отопления) |
кВт |
24,0 |
30,0 |
34,0 |
| Номинальная тепловая нагрузка (отопление) |
кВт |
26,2 |
32,8 |
37,2 |
| Номинальная тепловая нагрузка (приготовление горячей воды) |
кВт |
26,2 |
32,8 |
37,2 |
| Конструктивный тип |
C12 |
| Категория |
II2H3B/P |
| Уровень звуковой мощности (полная нагрузка) |
дБ(A) |
< 49 |
< 51 |
< 52 |
| КПД |
| при полной нагрузке (100 %) |
% |
91 |
91 |
90 |
| при частичной нагрузке (30 %) |
% |
83 |
83 |
81 |
| Расход газа при макс. тепловой мощности |
| Природный газ |
м3/ч |
2,77 |
3,47 |
3,94 |
| Сжиженный газ |
кг/ч |
2,09 |
2,55 |
2,91 |
| Динамическое давление газа |
| Природный газ |
кПа |
1,3/2,0 |
1,3/2,0 |
1,3/2,0 |
| Сжиженный газ |
кПа |
3,7 |
3,7 |
3,7 |
| Nox |
Класс |
3 |
3 |
3 |
| Макс. потребляемая электр. мощность |
Вт |
120 |
140 |
150 |
| Мембранный расширительный бак |
| Объем |
л |
6 |
10 |
10 |
| Давление на входе |
бар |
1 |
1 |
1 |
| МПа |
0,1 |
0,1 |
0,1 |
| Допуст. рабочее давление (отопительный контур) |
бар |
0,8 – 3 |
0,8 – 3 |
0,8 – 3 |
| МПа |
0,08 – 0,3 |
0,08 – 0,3 |
0,08 – 0,3 |
| Температура теплоносителя мин. |
°C |
40 |
40 |
40 |
| Температура теплоносителя макс. |
°C |
80 |
80 |
80 |
| Настройка ограничителя температуры |
°C |
100 |
100 |
100 |
| Настройка электронных термореле |
°C |
84 |
84 |
84 |
| Система «Воздух/продукты сгорания» |
Ø мм |
60/100 |
60/100 |
60/100 |
| Номинальное напряжение |
В∼ |
230 |
230 |
230 |
| Возм. диапазон напряжений (при колебаниях напряжения в сети) |
В |
170 – 253 |
170 – 253 |
170 – 253 |
| Номинальная частота |
Гц |
50 |
50 |
50 |
| Номинальный ток |
A∼ |
2,5 |
2,5 |
2,5 |
| Степень защиты |
IP X 4 D |
IP X 4 D |
IP X 4 D |
| Класс защиты |
I |
I |
I |
| Допустимая температура окружающей среды |
| при эксплуатации |
°C |
от 0 до +35 °C |
| при хранении и транспортировке |
°C |
от -20 до +50 °C |
| Размеры |
| Высота |
мм |
725 |
725 |
725 |
| Ширина |
мм |
400 |
450 |
450 |
| Глубина |
мм |
340 |
360 |
360 |
| Масса |
кг |
31 |
38 |
38 |
