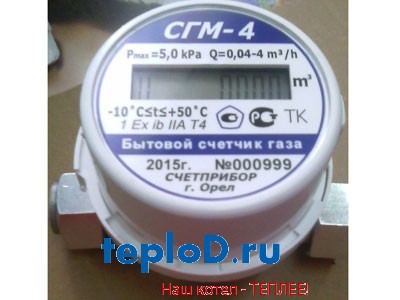

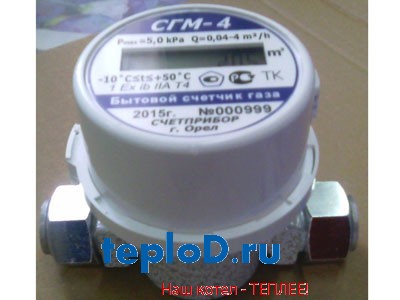

Cчетчики газа малогабаритные СГМ-4ТК
Паспорт продукта
Востребованность счетчика среди покупателей
- • Ощутимая возможность экономии
- • надёжность и компактность прибора
- • долгий срок службы
Основные преимущества
- • габаритные размеры• 120x84x90
- • установка без проведения сварочных работ в вертикальном и горизонтальном положениях (возможен разворот индикатора в любое положения)
- • надёжность, ввиду отсутствия движущихся механических частей.
- • цветовая гамма • по согласованию с Заказчиком
- • государственная первичная поверка • ФБУ «Орловский ЦСМ»
Быстрый монгаж/демонтаж прибора
- • Отсутствие необходимости проведения сварочных работ
- • Компактные габаритные размеры,
- • инструкции и тех. поддержка производителя.
- • монтаж счетчика производится как в горизонтальном, так и в вертикальном положении (поворот аналогово-цифрового блока на 350 градусов)
- • надежность ввиду отсутствия движущихся механических частей
- • изготовление с коррекцией по температуре
- • имеется импульсный выход
- • гарантия 12 лет
- • привлекательная стоимость счетчика газа
Назначение средства измерений
Счетчики газа малогабаритные СГМ-4 предназначены для измерений потребляемого объема газа (природного газа по ГОСТ 5542-87, сжиженного газа по ГОСТ 20448-90, а также других газов, не агрессивных к материалам счетчика) в газопроводе низкого давления.
|
Наименование параметра
|
Значение параметра
|
|
Минимальный расход Qmin, м3/ч
|
0,04
|
|
Максимальный расход Qmax, м3/ч
|
4,0
|
|
Пределы допускаемой относительной погрешности измерений объема газа в диапазоне расходов, %
Qmin ≤ Q < 0,2×Qmax
0,2×Qmax ≤ Q ≤ Qmax
|
± 2,5
±1,5
|
|
Цена деления младшего разряда индикаторного устройства:
в рабочем режиме работы, м3
в режиме поверки, м3
|
0,001
0,00001
|
|
Вес одного импульса, м3
|
0,01
|
|
Рабочее избыточное давление газа, кПа, не более
|
5
|
|
Потеря давления газа при Qmax, кПа, не более
|
0,6
|
|
Температура измеряемого газа, °С
|
от минус 30 до плюс 50
|
|
Пределы допускаемой абсолютной погрешности измерений температуры встроенным датчиком температуры в рабочем диапазоне температур измеряемого газа, °С
|
±0,5
|
|
Условия эксплуатации:
температура окружающего воздуха, °С
относительная влажность, %, не более
атмосферное давление, кПа
|
от минус 10 до плюс 50
80
от 84 до 106,7
|
|
Емкость индикаторного устройства, м3
|
99999,999
|
|
Номинальное напряжение электропитания от литиевой батареи, В
|
3,6
|
|
Срок службы литиевой батареи, лет, не менее
|
12
|
|
Габаритные размеры, мм, не более
длина
ширина
высота
|
120
84
92
|
|
Присоединительная резьба по ГОСТ 6357-81, дюйм
|
1/2; 3/4
|
|
Масса, кг, не более
|
0,8
|
|
Диаметр условного прохода, мм
|
20
|
|
Степень защиты по ГОСТ 14254-96
|
IP 50
|
|
Средний срок службы, лет, не менее
|
12
|
|
Средняя наработка на отказ, ч, не менее
|
110000
|
Комплектация монтажным комплектом по согласованию. |
