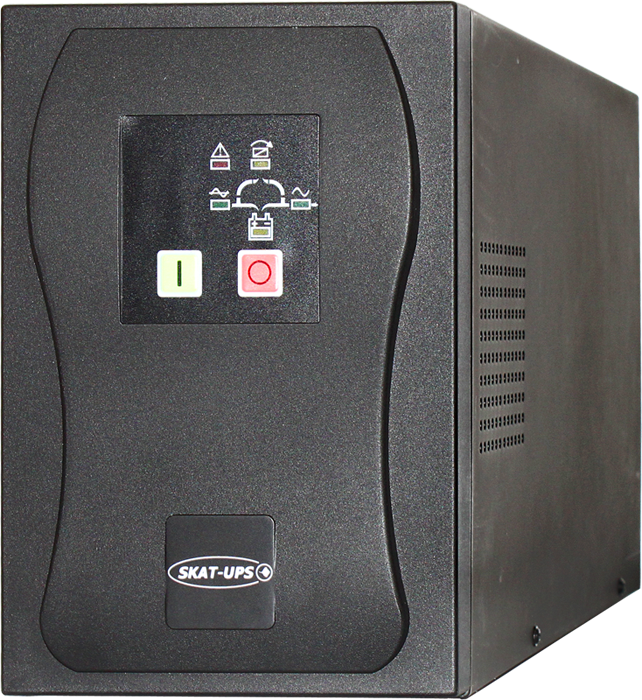

Насос, вентиляторная горелка, обычный бытовой холодильник - при включении таких устройств они кратковременно потребляют мощность в 3-4 раза превышающую номинальную (пусковые токи). Обеспечить бесперебойным питанием такие приборы обычным бесперебойником, даже подобранным с запасом по мощности, НЕЛЬЗЯ. При включении срабатывает защита и бесперебойник отключается. Специально для таких устройств, имеющих в своем составе электродвигатель, разработан источник бесперебойного питания SKAT-UPS 1000 исп. D. Он рассчитан на многократные длительные перегрузки при включении.
SKAT-UPS 1000 исп. D предназначен для обеспечения бесперебойным электропитанием систем индивидуального отопления и горячего водоснабжения с котлами, требующими зануления нагрузки (соединения клеммы «НОЛЬ» с клеммой «ЗЕМЛЯ») при отключении сети, работающими на газообразном и жидком топливе (в том числе форсуночного типа).
Схемотехника ИБП позволяет использовать его для обеспечения бесперебойным электропитаниемоборудования (далее по тексту – нагрузка), имеющего в своем составе электродвигатели с короткими пусковыми токами сверх номинальной мощности источника. При этом сохраняется эффективная защита источника от перегрузок и короткого замыкания в нагрузке.
В летнее время ИБП может быть использован для питания бытовых холодильников.
Особенности
- высокая точность выходного напряжения, чистый синус;
- обеспечение стабильной частоты выходного напряжения;
- подавление высоковольтных импульсов и высокочастотных помех;
- отсутствие переходных процессов при переключениях с сетевого режима на автономный и наоборот;
- повышение надежности системы по обеспечению бесперебойного питания нагрузки за счет автоматического шунтирования (BYPASS);
- модуль зануления обеспечивает корректную работу котлов в режиме резерва;
- время резерва до нескольких суток;
- может работать с автомобильных аккумуляторов;
- работа в режиме ON-LINE.
Для безопасной и удобной эксплуатации АКБ рекомендуется использовать металлический бокс УМБ-3/120 (530х400х65) — его размеры позволяют установить 3 АКБ ёмкостью 100—120 Ач.
Технические характеристики
| Номинальная мощность нагрузки, Вт (ВА) | 700 (1000) |
| Входное напряжение, В | 160…290 |
| Выходное напряжение, В | 220±1 % |
| Форма выходного сигнала | синусоидальная |
| Необходимое количество АКБ (12 В), шт | 3 |
| Габаритные размеры (ШхВхГ), мм | 145х220х410 |
Пример монтажа
Время работы оборудования от SKAT-UPS 1000 исп.D при различных нагрузках на различных аккумуляторах
| Емкость АКБ, Ач | Нагрузка, ВА |
|||||||||
| 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | |
| 3x38 | 14:48 | 6:18 | 3:53 | 2:50 | 2:28 | 2:06 | 1:43 | 1:21 | 1:00 | 0:52 |
| 3x65 | 26:12 | 11:37 | 7:31 | 4:53 | 4:00 | 3:07 | 2:48 | 2:35 | 2:22 | 1:55 |
| 3x100 | 43:51 | 19:13 | 12:10 | 8:41 | 6:47 | 4:58 | 4:24 | 3:49 | 3:15 | 2:55 |
| 3x120 | 52:37 | 23:58 | 15:42 | 9:57 | 8:22 | 6:47 | 5:13 | 4:35 | 4:06 | 3:38 |
| 3x150 | 65:46 | 28:30 | 18:24 | 13:25 | 9:35 | 8:15 | 6:55 | 5:35 | 4:46 | 4:22 |
| 3x200 | 87:43 | 40:00 | 25:27 | 18:28 | 14:45 | 11:02 | 9:17 | 8:17 | 7:17 | 6:18 |
